rocketmq03_Broker

发表于 更新于 分类于 ，

存储概要设计

RocketMQ 主要存储的文件包括Comitlog文件、ConsumeQueue 文件、IndexFile文件。

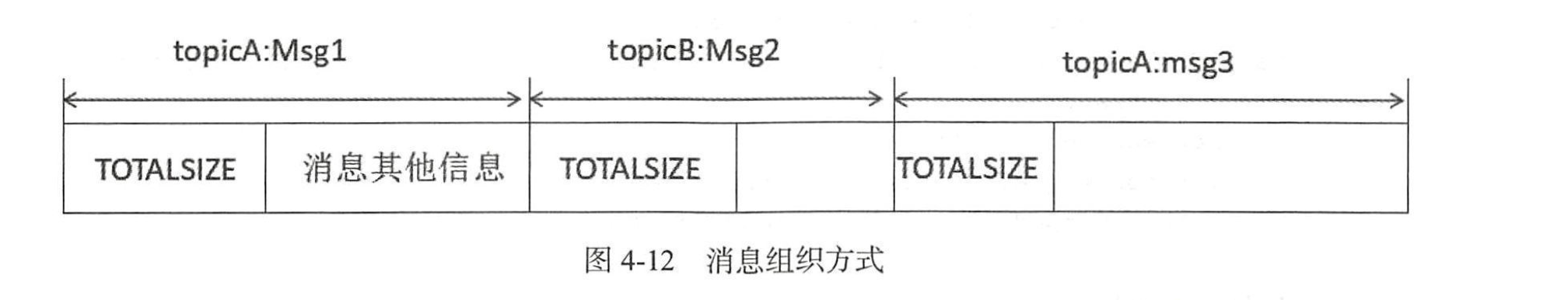

RocketMQ将所有主题的消息存储在同－个文件中,确保消息发送时顺序写文件， 尽最大的能力确保消息发送的高性能与高吞吐量。

为了提高消息消费的效率， RocketMQ引入了ConsumeQueue消息队列文件， 每个消息主题包含多个消息消费队列，每一个消息队列有一个消息文件。

IndexFile索引文件， 其主要设计理念就是为了加速消息的检索性能， 根据消息的属性快速从 Commitlog 文件中检索消息。

为什么单机kafka topic过多会导致性能下降，RocketMq下降不明显？

单机情况下，Kafka由于是一个topic的分区日志对应一个文件，当topic数量过多的时候，会出现大量IO竞争，导致吞吐率大幅下降

参考阿里中间件团队博客：http://jm.taobao.org/2016/04/07/kafka-vs-rocketmq-topic-amout/

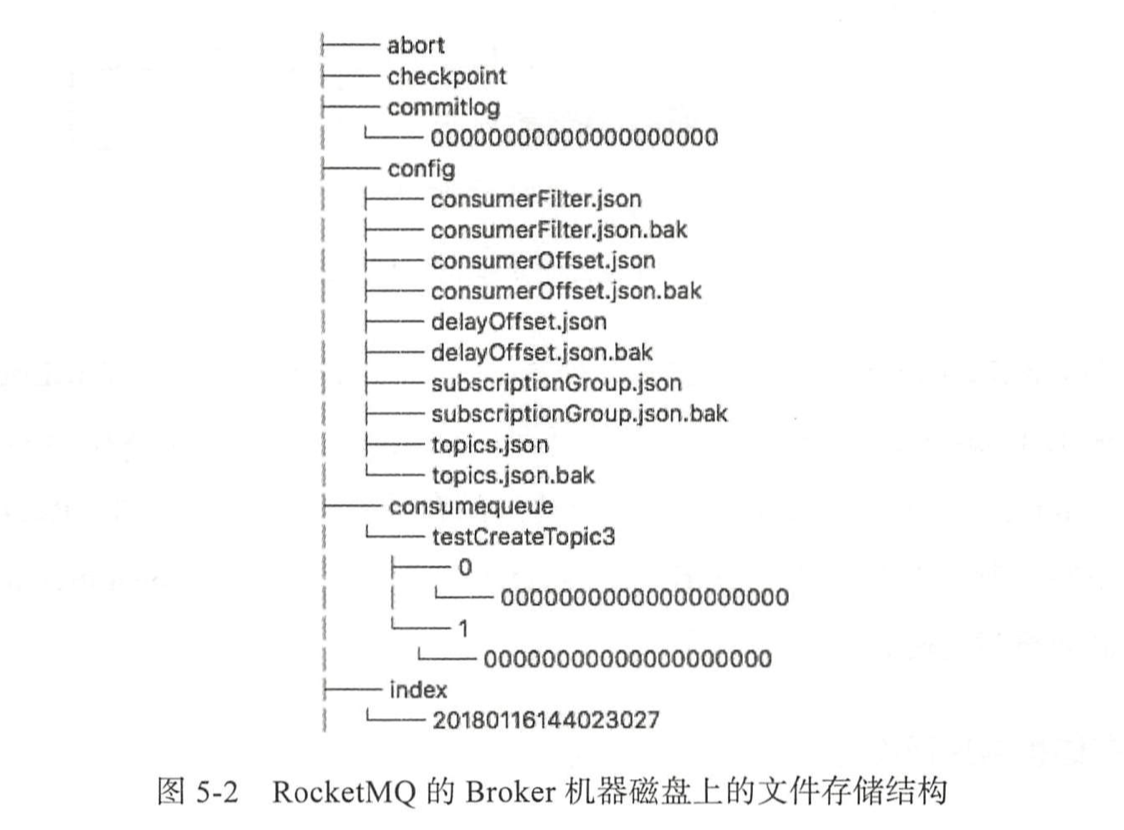

RocketMq存储文件

  1. commitlog ：消息存储目录。
  2. config ：运行期间一些配置信息，主要包括下列信息
    • consumerFilter.json ：主题消息过滤信息。
    • consumerOffset.json ：集群消费模式消息消费进度。
    • delayOffset.json：延时消息队列拉取进度
    • …
  3. consumeQueue ：消息消费队列存储目录。
  4. index ：消息索引文件存储目录。
  5. abort ：如果存在 abort 文件说明Broker 非正常关闭，该文件默认启动时创建，正常退出之前删除。
  6. checkpoint：文件检测点，存储 commitlog 文件最后一次刷盘时间戳、 consumeQueue最后一次刷盘时间、 index 索引文件最后一次刷盘时间戳。

commitlog

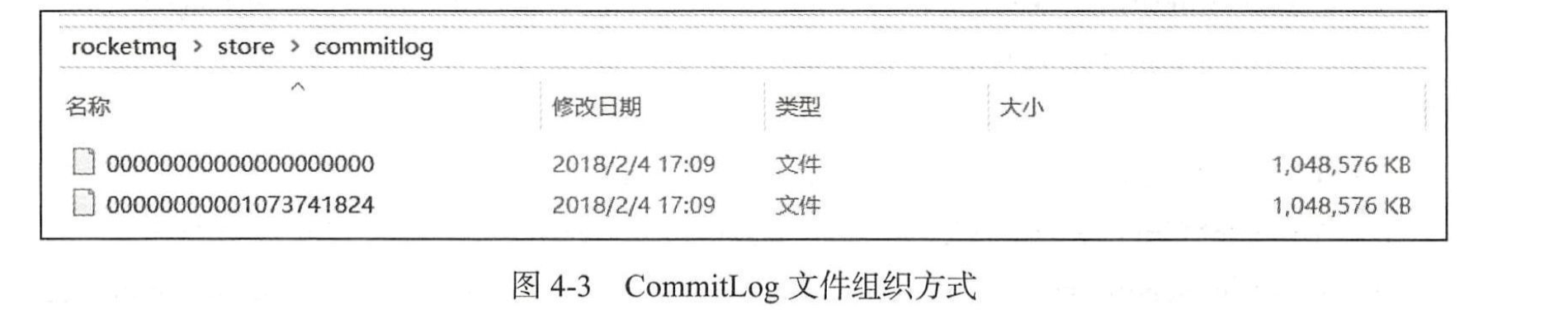

Commitlog文件存储目录为store/commitlog目录，每一个文件默认1个G，一个文件写满后再创建另外一个，以该文件中第一个偏移量为文件名，偏移量小于 20 位用 0 补齐。
将消息写入到commitlog后，broker会根据配置去执行同步刷盘或异步刷盘，然后再执行HA机制。


ConsumeQueue文件

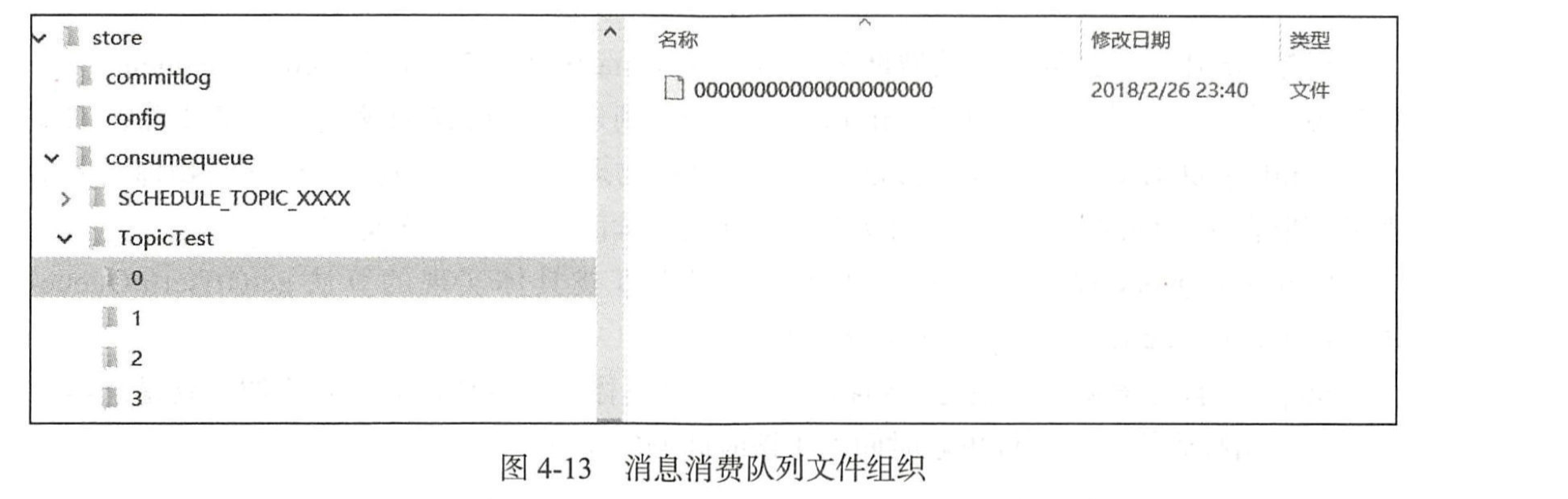

该文件可以看成是 Commitlog 关于消息消费的“索引”文件，consumequeue的第一级目录为消息主题，第二级目录为主题的消息队列。

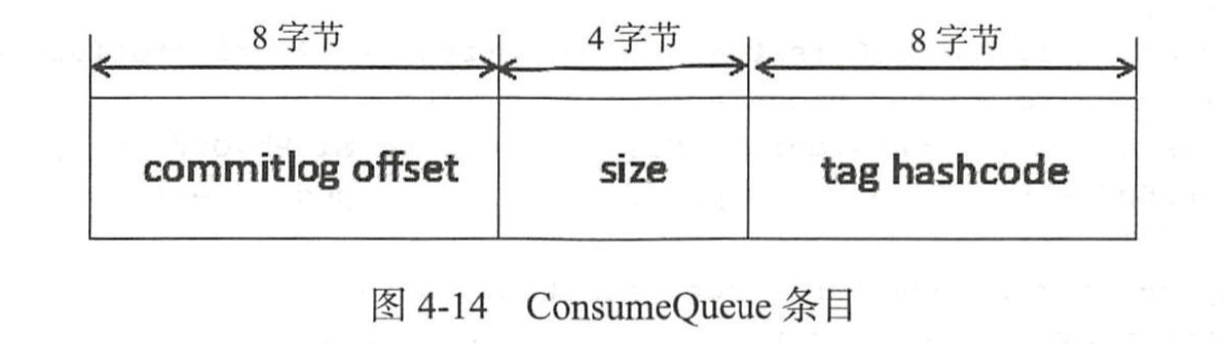

为了加速 ConsumeQueue 消息条目的检索速度与节省磁盘空间，每一个 Consumequeue 条目不会存储消息的全量信息。


单个ConsumeQueue文件中默认包含30万个条目，单个文件的长度为30w× 20字节，单个 ConsumeQueue文件可以看出是一个ConsumeQueue条目的数组，其下标为 ConsumeQueue的逻辑偏移量，消息消费进度存储的偏移量即逻辑偏移量。 ConsumeQueue即为 Commitlog文件的索引文件。

其构建机制是当消息到达 Commitlog 文件后 ，由专门的线程产生消息转发任务，从而构建消息消费队列文件与下文提到的索引文件。

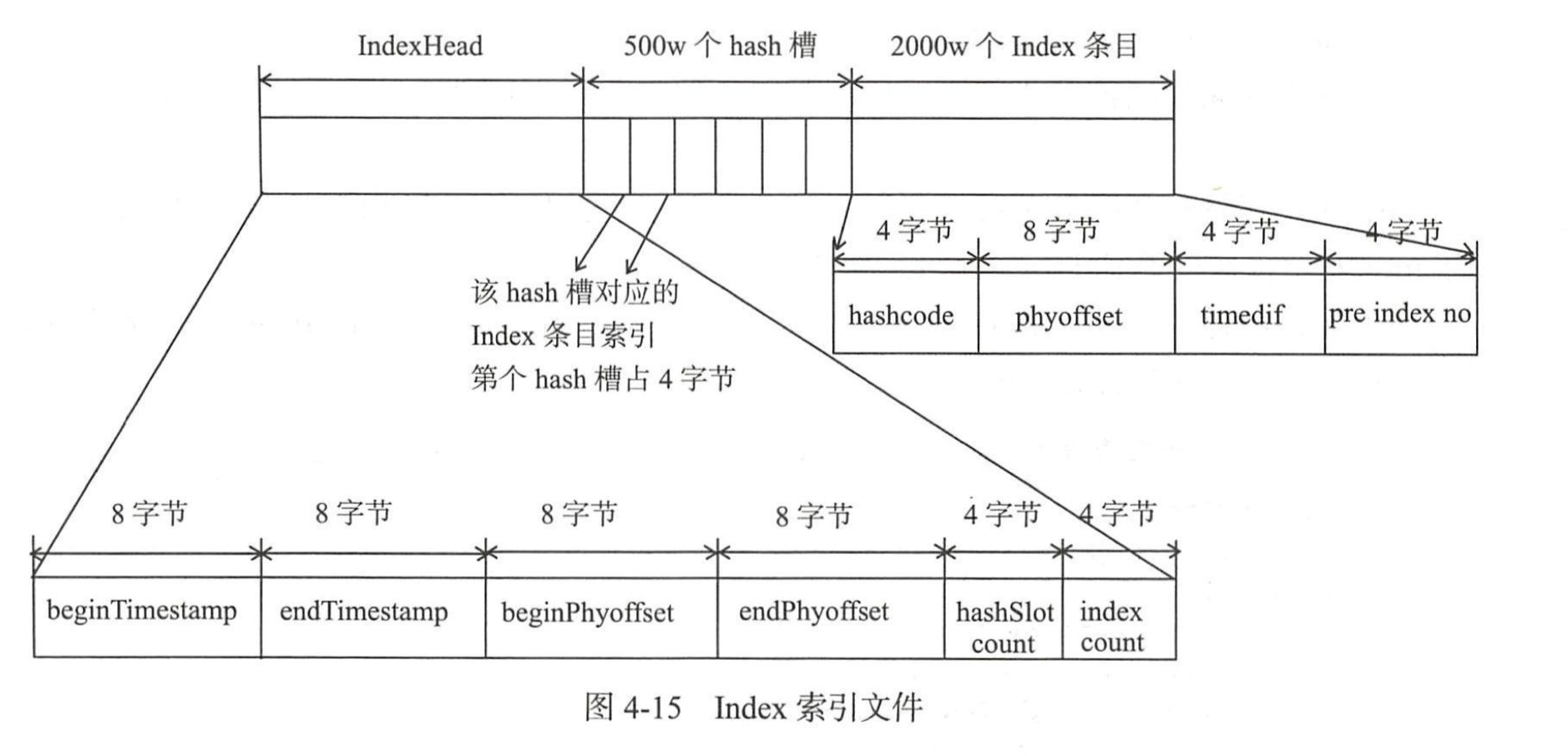

Index 索引文件

RocketMQ引入了Hash索引机制为消息建立索引， HashMap 的设计包含两个基本点 ： Hash槽与Hash冲突的链表结构。

IndexHeader头部，包含40个字节，记录该IndexFile的统计信息，其结构如下。

  • beginTimestamp ：该索引 文件中包含消息 的最小存储时间。
  • endTimestamp ： 该索引文件中包含消息的最大存储时间。
  • beginPhyoffset ： 该索引文件中包含消息的最小物理偏移量（ commitlog 文件偏移量）。
  • endPhyoffset ：该索引 文件中包含消息 的最大物理偏移量（ commitlog 文件偏移量）。
  • hashslotCount: hashslot个数，并不是 hash 槽使用的个数，在这里意义不大。
  • indexCount: Index条目列表当前已使用的个数， Index条目在Index条目列表中按顺序存储。

Hash槽， 一个IndexFile默认包含500万个Hash槽，每个Hash 槽存储的是落在该 Hash 槽的 hashcode 最新的 Index 的索引。

Index条目列表，默认一个索引文件包含 2000 万个条目，每一个 Index 条目结构如下。

  • hashcode:key的 hashcode。
  • phyoffset ：消息对应的物理偏移量。
  • timedif：该消息存储时间与第一条消息的时间戳的差值，小于 0 该消息无效 。
  • prelndexNo ：该条目的前一条记录的Index 索引， 当出现hash冲突时 ， 构建的链表结构。

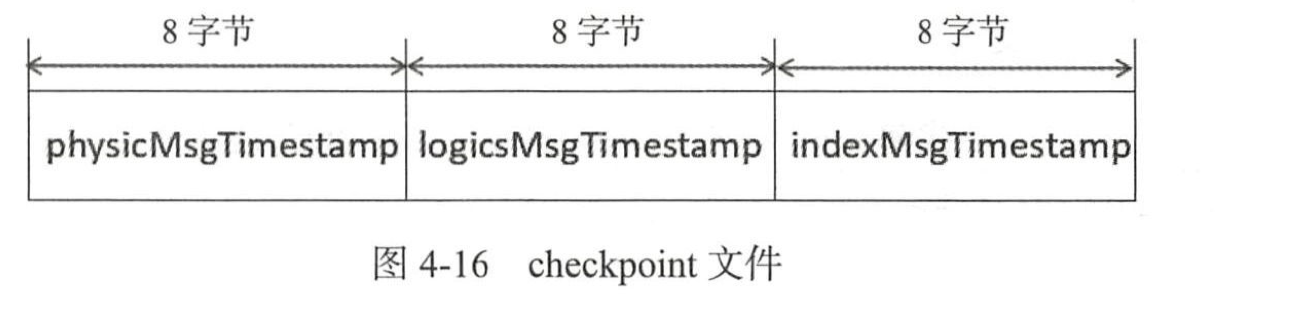

checkpoint

checkpoint 的作用是记录 Comitlog 、 ConsumeQueue 、 Index 文件的刷 盘时间点， 固定长度为 4k ，其中只用该文件的前面 24个字节。

实时更新消息队列与与索引文件

消息消费队列文件、消息属性索引文件都是基于CommitLog文件构建的，当消息生产者提交的消息存储在Commitlog文件中，ConsumeQueue、IndexFile需要及时更新，否则消息无法及时被消费，根据消息属性查找消息也会出现较大延迟。

RocketMQ通过开启一个线程ReputMessageServcie来准实时转发CommitLog文件更新事件，相应的任务处理器根据转发的消息及时更新ConsumeQueue、IndexFile文件。

消息队列与与索引文件恢复

由于RocketMQ存储首先将消息全量存储在Commitlog文件中，然后异步生成转发任务更新ConsumeQueue、Index文件。**如果消息成功存储到Commitlog文件中，转发任务未成功执行，此时消息服务器Broker由于某个原因看机，导致Commitlog、ConsumeQueue、IndexFile文件数据不一致。**如果不加以人工修复的话，会有一部分消息即便在Commitlog文件中存在，但由于并没有转发到Consumequeue，这部分消息将永远不会被消费者消费。

根据abort是否存在判断是否正常停机

  • 正常停机，默认从倒数第三个文件开始进行恢复，遍历Commitlog。
  • 异常停止，需要从最后一个文件往前走，找到第一个消息存储正常的文件。

如果commitlog目录没有消息文件，如果在消息消费队列目录下存在文件，则需要销毁。

文件刷盘机制

RocketMQ的存储与读写是基于JDK NIO的内存映射机制（MappedByteBuffer）的，消息存储时首先将消息追加到内存，再根据配置的刷盘策略在不同时间进行刷写磁盘。

  • 如果是同步刷盘，消息追加到内存后，将同步调用MappedByteBuffer的force()方法；
  • 如果是异步刷盘，在消息追加到内存后立刻返回给消息发送端。RocketMQ使用一个单独的线程按照某一个设定的频率执行刷盘操作。

通过在broker配置文件中配置flushDiskType来设定刷盘方式，可选值为ASYNCFLUSH（异步刷盘）、SYNC_FLUSH（同步刷盘），默认为异步刷盘。

文件过期机制

由于RocketMQ操作CommitLog、ConsumeQueu巳文件是基于内存映射机制并在启动的时候会加载commitlog、ConsumeQueue目录下的所有文件，为了避免内存与磁盘的浪费，不可能将消息永久存储在消息服务器上，所以需要引人一种机制来删除己过期的文件。

RocketMQ清除过期文件的方法是：如果非当前写文件在一定时间间隔内没有再次被更新，则认为是过期文件，可以被删除，RocketMQ不会关注这个文件上的消息是否全部被消费。默认每个文件的过期时间为72小时，通过在Broker配置文件中设置fileReservedTime来改变过期时间，单位为小时.(如果对文件使用touch 命令，会更新文件的时间)

RocketMQ 在如下三种情况任意之一满足的情况下将继续执行删除文件操作。

  1. 指定删除文件的时间点，RocketMQ通过deleteWhen设置一天的固定时间执行一次删除过期文件操作，默认为凌晨4点。
  2. 磁盘空间是否充足，如果磁盘空间不充足，则返回true，表示应该触发过期文件删除操作。
  3. 预留，手工触发，可以通过调用excuteDeleteFilesManualy方法手工触发过期文件删除，目前RocketMQ暂未封装手工触发文件删除的命令。

HA

主从同步

主要分同步复制和异步复制

从服务器在启动的时候主动向主服务器建立TCP长连接，然后获取服务器的commitlog最大偏移量，以此偏移量向主服务器主动拉取消息，主服务器根据偏移量，与自身commitlog文件的最大偏移量进行比较，如果大于从服务器的commitlog偏移量，主服务器将向从服务器返回一定数量的消息，该过程循环进行，达到主从服务器数据同步。

  • 同步复制：保证消息不丢失，但是会影响效率
  • 异步复制：消息少量丢失，效率更高

读写分离

RocketMQ读写分离与其他中间件的实现方式完全不同，RocketMQ是消费者首先向主服务器发起拉取消息请求，然后主服务器返回一批消息，然后会根据主服务器负载压力与主从同步情况，向从服务器建议下次消息拉取是从主服务器还是从从服务器拉取。

Dlegder

官方最新的4.5版本已经利用Dlegder（基于raft协议的CommitLog存储库）支持故障转移（failover），当主节点挂后，从节点能自动切换成主节点（前提一组broker有至少有3个以上的奇数节点）
