JPDA介绍
JPDA(Java Platform Debugger Architecture)是 Java 平台调试体系结构的缩写,通过 JPDA 提供的 API,开发人员可以方便灵活的搭建 Java 调试应用程序。
JPDA 主要由三个部分组成:
- JVMTI(Java Virtual Machine Tool Interface,Java 虚拟机工具接口)
- JDWP(Java Debug Wire Protocol,Java 调试线协议)
- JDI(Java Debug Interface,Java 调试接口)

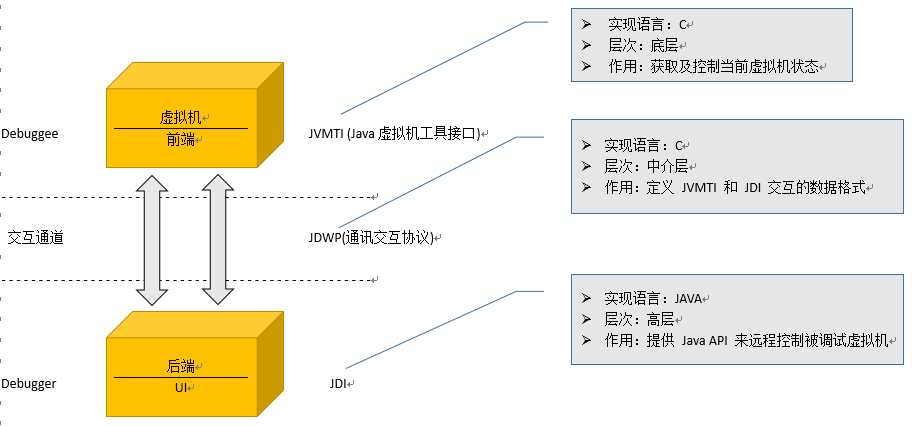

JPDA 定义了一个完整独立的体系,它由三个相对独立的层次共同组成,而且规定了它们三者之间的交互方式,即通信的接口。
这三个层次由低到高分别是 Java 虚拟机工具接口(JVMTI),Java 调试线协议(JDWP)以及 Java 调试接口(JDI)。可以分别比喻为调试者(debugger)和被调试者(debuggee),以及他们中间的通信器。
被调试者:运行于我们想调试的 Java 虚拟机之上,它可以通过 JVMTI 这个标准接口,监控当前虚拟机的信息;
调试者:定义了用户可使用的调试接口,通过这些接口,用户可以对被调试虚拟机发送调试命令,同时调试者接受并显示调试结果。
调试者和被调试者之间:调试命令和调试结果,都是通过 JDWP 的通讯协议传输的。所有的命令被封装成 JDWP 命令包,通过传输层发送给被调试者,被调试者接收到 JDWP 命令包后,解析这个命令并转化为 JVMTI 的调用,在被调试者上运行。类似的,JVMTI 的运行结果,被格式化成 JDWP 数据包,发送给调试者并返回给 JDI 调用。
